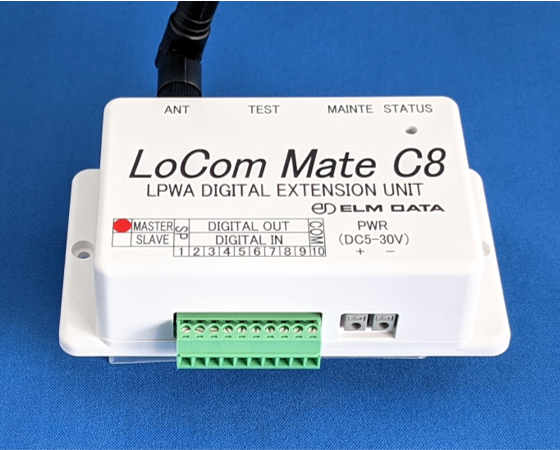

LoCom Mate C8
ロコムメイト シーエイト
LoCom Mate C8は、アナログ通信(接点信号)を 長距離無線(LoRa®通信、最大15ｋｍ)で中継するユニットです
接点信号8ｃｈを無線(LoRa®通信)で延長できる！
接点信号
・警報
障害物
-
LoComシリーズを設置する際に、山間部などの見通しの悪い場所で
通信に支障をきたす場合は、途中にLoCom Extenderを使用することで、
データ送信が可能 通信距離
延長15km- LoComシリーズに接続することで、更に通信距離を最大１５ｋｍ延長可能
太陽光
発電- 「ソーラーユニット」 を使用することで、無電源地帯でも使用可能
通信距離
延長15km- LoComシリーズに接続することで更に通信距離を最大１５ｋｍ延長可能
システム概念図
LoCom Mate C8接続回路図
※有電圧接点信号を入力する場合はご相談下さい。
LoCom Mate C8使用例
・工場の建物間で警報信号を送信する場合
機器仕様
- ①入力 ：
(子機)接点信号 8ch(無電圧接点入力) - ②出力 ：
(親機)接点信号 8ch(オープンコレクタ出力、最大印加電圧30V) - ③変調方式 ：
LoRa®変調 - ④伝送速度 ：
293bps～5.4kbps - ⑤通信距離 ：
最大15km(見通し距離) - ⑥電源電圧 ：
5～30V(スクリューレス端子台) - ⑦消費電力 ：
最大300mW(DC12V入力、通信時) - ⑧稼働時間 ：
12V 24Ahバッテリー駆動で約40日 - ⑨動作温度範囲 ：
-20～+40℃ - ⑩サイズ ：
127(W)×70.6(D)×35.5(H)mm - ⑪重量 ：
200g以下
※1 市街地での設置の場合は伝送速度が低下します。
※2 伝送距離は設置場所の状況によって変わります。
※3 接続する機器がDSUBコネクタから電源供給できる場合に限ります。
注 パケット通信装置としてパケットマスターをご用意
LoCom®は株式会社エルムデータの登録商標です。
LoRa®はSemtech corporationの登録商標です。
